Тюнинг заднего переключателя велосипеда.
Прежде чем приступить к разговору о тюнинге задних переключателей, давайте выясним, от чего зависит точность переключения.
От чего зависит точность переключения скоростей на велосипеде.
На современную втулку без проблем садится 8-, 9-, 10-скоростная кассета. У них одинаковый стандарт посадки. При дальнейшем развитии кассет на увеличение числа звезд также, вероятнее всего, будет применяться данный стандарт. Расстояние между самой большой и самой маленькой звездами в любой (8, 9, 10) кассете равно 35 мм.

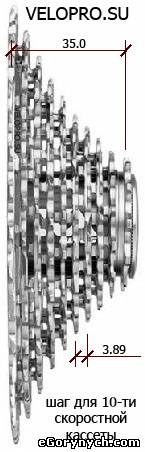

В 8-скоростной кассете 7 шагов между звездочками от одной к другой, следовательно на один шаг приходится 5 мм. Именно на столько под кассетой смещается задний переключатель (см. рис.). Для 9ки шаг - 4,375, а для 10ки уже 3,89.

Что же снижает точность переключения?
1.поперечная гибкость цепи (параметр ухудшается с износом цепи);
2.люфты переключателя;
3.люфты подающего ролика переключателя;
4.в исключительных случаях возможны дополнительные варианты, например, плохо зафиксированый петух, но это редкость.

Также, чем меньше шаг на одно переключение, тем больше будут сказываться эти негативные явления. Если на новом приводе все работает хорошо, то при износе поперечная жесткость цепи уменьшается, а люфты системы переключения увеличиваются, и точность переключения может значительно уменьшиться. Подающий ролик заднего переключателя При переключении с большими люфтами привод может вообще никак не отреагировать и продолжить работу на исходной звезде. Погрешность 1 мм на шаг 5 мм - это ошибка 20%, а на шаг 3,89 мм уже 25,7%. Иногда влияние этих факторов таково, что вообще невозможно качественно настроить задний переключатель.

С люфтами переключателя ничего не поделать: со временем крепления разбалтываются и точность снижается (например, у Acera это происходит значительно быстрее, чем у Deore). Поперечную жесткость цепи тоже можно вернуть лишь с заменой цепи.

Остался подающий ролик переключателя (тот, что сверху - ближе к кассете). Бинго!

Тюнинг заднего переключателя велосипеда.

На фотографии видно, что длина внутренней втулки больше, чем металлическая деталь ролика, в которую она вставляется.

Из-за этого ролик получает дополнительный люфт, который вредит точности переключения. У XTR, Dura Ace такого люфта у роликов нет. В более низких группах переключателей почти всегда есть. Подающий ролик заднего переключателя до тюнинга Для решения этой проблемы достаточно взять эту втулку, зажать в токарном станке и сточить лишнее. Подойдет и простая дрель. В таком случае втулка зажимается в патрон дрели. Дрель обеспечивает вращение, а стачивать можно, например, на точиле. Главное - не снять больше, чем нужно (тогда потребуется новая втулка). Я предпочитаю оставлять длину втулки больше на 0,05 мм, чем длину металлической части ролика. Для проверки используется микрометр. Если у вас его нет, можно собирать время от времени ролик назад, завинчивать фиксирующий болт в переключатель (!) и проверять люфт. Болт создает значительное сжимающее усилие, поэтому обязательно проверять вместе с ним. Одной Ролик заднего переключателя после тюнинга втулки вам хватит на долгие годы, ведь ее можно использовать с новыми роликами (продаются отдельно). Этот тюнинг можно проделать с любыми роликами, которые имеют подобную конструкцию. На фотографии справа ролик после тюнинга.

Это ролик с велосипеда, на котором такой тюнинг был проведен год назад.

Бонус ... немного о роликах (штатных расходниках от производителя).
Shimano выпускает целый ряд роликов, лучшими из которых по соотношению цена-качество являются ролики Deore, Deore SLX. При стоимости около 10$ за пару, они без проблем конкурируют с роликами XTR по точности при минимальном тюнинге. Конечно, у роликов XT и более дорогих - керамические подшипники скольжения, но толку в этом нет: керамика дает высокую износостойкость подшипнику, но все равно зубцы ролика износятся так же, как и у ролика SLX, и потребуется замена. Подшипник скольжения в SLX, так же как и в XTR, живет намного дольше, чем его зубцы. Более дешевые ролики не стоит брать, потому что диаметр у них больше, вследствие чего ниже точность переключения.
У переключателей остальных фирм подобные люфты иногда отсутствуют (либо они минимальны), однако там встречаются и другие нюансы, например: ролики могут быть значительно дороже, что накладывает отпечаток на кошелек владельца при длительной эксплуатации переключателя. Кроме того, у некоторых переключателей, например Sram X3, ролики несъемные, т.е. при их износе потребуется полная замена переключателя.
Ко всему прочему, очень неплохие ролики для переключателей выпускает Token. Кроме более точного размера втулки их преимуществом явля\ется и тот факт, что они изготовляются не из пластмассы, а из алюминия - такое исполнение делает их практически вечными.

Ну, и пара видосов по сабжу:








Источник: http://velopro.su/statyi/Tuning-zadnego-perekluchatela.html
